Premiestnenie a rekonštrukcia žeriavu SNINA 5t-22,2m na 10t-22,2m pre NYPRO Malé Svatoňovice

Rok realizacie 2011
Zákazník NYPRO hutní prodej, a.s.
Míesto inštalacie Výrobná hala firmy NYPRO hutní prodej, a.s. Malé Svatoňovice
Rozsah dodávky
Zadanie:
Rekonštrukcia žeriavu 5t/22,2m výrobca VIHORLAT Snina na 10t/22,2m a jeho inštalácia (presťahovania) na inú žeriavovú dráhu

Riešenie:
Presťahovanie žeriavu.
- Demontáž existujúce mačky a kabíny, kompletná demontáž elektroinštalácie.
- Pôvodné zostali iba žeriavové mosty a priečniky.
- Dodávka a montáž nových pojazdových kolies s priemerom 500mm a nových motorov pojazdu mosta s brzdou (príkon 2x5,5 kW) vrátane nových prevodoviek pojazdu mosta.
- Nosnosť žeriavu je zvýšená na 10.000 kg.

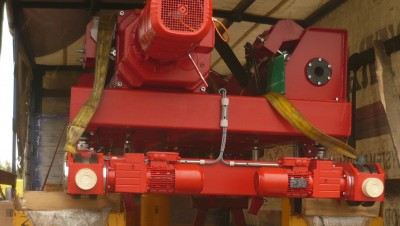

- Nový lanový kladkostroj GSF 5025-12-4x2/1-33M,D,2B s dvoukolejnicovým pojazdovým vozíkom s lanovou stabilizáciou na traverze pomocou prevádzacích bubnov a 4 kladiek na traverze
   - nosnosť: 10000kg
   - rýchlosť zdvihu: 0.32 - 8 - 24 m/min - plynulá momentová regulácia rýchlosti zdvihu (tj. 0.32-8 m/min s plným zaťažením 10t a 0.32-24 m/min s obmedzeným zaťažením; motor zdvihu komunikuje so statickým meničom kmitočtu a podľa zaťaženie povolí max. rýchlosť zdvihu)
   - rýchlosť pojazdu: 0-32 m/min s brzdou - plynulá regulácia rýchlosti
- Nový elektrický rozvádzač.
- Kompletné nové pohyblivé prívody (shrnovačka) a nové pevné rozvody po žeriavu, trolejové zberače pre existujúce trolej.
- Ovládanie žeriavu je prevedené diaľkovým rádiovým ovládaním HBC s pripravenými ovládacími prvkami aj pre Magnetová traverzu.

Původní jeřáb SNINA 5t-22,2m

Obraz118Obraz119Obraz120Obraz121Obraz124Obraz126

Rekonstrukce mostového jeřábu na 10t-22,2m

OLYMPUS DIGITAL CAMERA_595P1080628P1080645P1080650P1080655P1080656P1080689P1300704
