Přemístění a rekonstrukce jeřábu SNINA 5t-22,2m na 10t-22,2m pro NYPRO Malé Svatoňovice

Rok realizace 2011
Zákazník NYPRO hutní prodej, a.s.
Místo instalace Výrobní hala firmy NYPRO hutní prodej, a.s. Malé Svatoňovice
Rozsah dodávky
Zadání:
Rekonstrukce jeřábu 5t/22,2m výrobce VIHORLAT Snina na 10t/22,2m a jeho instalace (přestěhování) na jinou jeřábovou dráhu

Řešení:
- Přestěhování jeřábu
- Demontáž stávající kočky a kabiny, kompletní demontáž elektroinstalace.
- Původní zůstaly pouze jeřábové mosty a příčníky.
- Dodávka a montáž nových pojezdových kol s průměrem 500mm a nových motorů pojezdu mostu s brzdou (příkon 2x5,5 kW) včetně nových převodovek pojezdu mostu.
- Nosnost jeřábu je zvýšena na 10.000 kg.

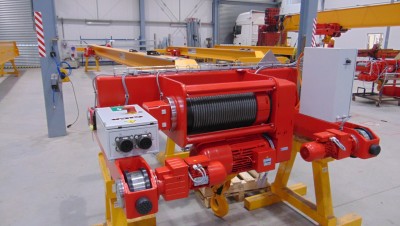

- Nový lanový kladkostroj GSF 5025-12-4x2/1-33M,D,2B s dvoukolejnicovým pojezdovým vozíkem s lanovou stabilizací na traverze pomocí převáděcích bubnů a 4 kladek na traverze
   - nosnost: 10000kg
   - rychlost zdvihu: 0.32 – 8 - 24 m/min – plynulá momentová regulace rychlosti zdvihu (tj. 0.32-8m/min s plným zatížením 10t a 0.32-24 m/min s omezeným zatížením; motor zdvihu komunikuje se statickým měničem kmitočtu a podle zatížení povolí max. rychlost zdvihu)
   - rychlost pojezdu: 0-32 m/min s brzdou – plynulá regulace rychlosti
- Nový elektrický rozváděč.
- Kompletní nové pohyblivé přívody ( shrnovačky) a nové pevné rozvody po jeřábu, trolejové sběrače pro stávající trolej.
- Ovládání jeřábu je provedeno dálkovým rádiovým ovládáním HBC s připravenými ovládacími prvky i pro magnetovou traverzu.

Původní jeřáb SNINA 5t-22,2m

Obraz118Obraz119Obraz120Obraz121Obraz124Obraz126

Rekonstrukce mostového jeřábu na 10t-22,2m
