Změna rozpětí mostového jeřábu GJMJ 1t/25,2m na 26,6m

Rok realizace 2012
Zákazník KSM Castings CZ, s.r.o.
Místo instalace Závod společnosti KSM Castings CZ, s.r.o., Hrádek nad Nisou
Rozsah dodávky
Zadání:
U mostového jeřábu GIGA typ GJMJ 1t/25,2m, rok výroby 2008, prodloužit rozpětí z 25,2m na 26,6m a po úpravě jeřáb osadit na novou jeřábovou dráhu délky 24 m.

Řešení:
Stávající jeřáb je upraven zhotovením nového mostového nosníku, stávající příčníky jsou zachovány. Z původního jeřábu jsou využity všechny komponenty, výměněny jsou pouze pevné kabelové přívody a pohyblivé kabelové přívody, a rovněž svislý kabel ovladače.
Rozsah prací:
demontáž a doprava jeřábu z Hrádku n.N. do výrobního závodu zhotovitele v Příšovicích
kompletní odstrojení jeřábu,
- výroba a montáž nového mostového nosníku
zaměření geometrie jeřábu
provedení a oprava nátěrů
ustrojení upraveného jeřábu
doprava jeřábu z Příšovic do Hrádku n.N., montáž jeřábu a nové napájecí troleje
vypracování nové technické dokumentace, včetně statického výpočtu OK jeřábu

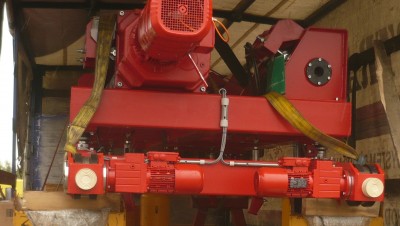

Expedice mostového jeřábu GJMJ 1t/26,6m
